调节型喷射泵

时间: 2024-03-13 来源: 北京国泰同怀节能科技有限公司 作者: 打印 字体

【适用环境要求】


适用行业领域


地板采暖与散热器采暖混供、输送能力差、供热效果不好、热网失调、混水改造、循环泵电耗高、热量费用高的集中供热系统及中大型小区自供热系统,主要用于建筑供热系统中的二次管网系统。


  • 应用环境要求


热网和热力站的阻力与楼栋阻力的比值高于1.2。





【技术产品简介】


  • 基本运行原理

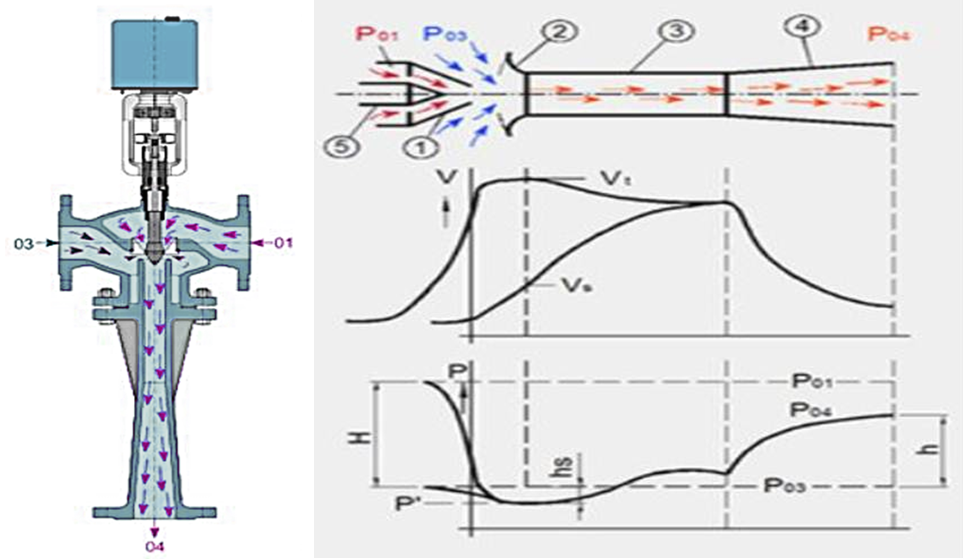

解决小区二次网平衡的一个重要的技术路线是楼前机组,包括楼前换热机组和楼前混水机组。主要是基于重新划分循环系统,即楼内供热系统设计成独立的循环系统,保证楼内供热系统足够的循环水量。调节型喷射泵通过控制喷嘴的直径、喷嘴前后的压差、喷嘴的流量较精确地控制进楼(或单元入口)的热量。调节针的移动改变喷嘴的截面积,将静压转化成动压,在混合喷嘴处产生低压区,形成对周围流体的吸力,两股流体(供水、回水)在喉管处充分混合后进入扩散管,随着扩散管截面积的不断扩大,流速逐渐降低,动压转化成静压,压力不断提升,对混合后的流体产生推动力。



  • 工艺流程图表



  • 核心优势亮点


实现楼内供热系统大流量运行,保证楼内各个热用户之间的水力平衡,基本实现均衡供热,节热约5~20%;提高了采暖用户的采暖舒适度、获得感和收费率,减少用户投诉;小区热网可以实现小流量运行,在提高小区热网的输送效率的同时,循环泵节电预计约30~50%;喷射泵可替代楼前换热机组和楼前混水机组,无需用电,更安全可靠。


  • 相关参数描述


调节型喷射泵技术能够有效的解决水力失调现象。系统加装喷射泵后,在保证用户侧流量的前提下,管网侧的循环水量降低50%左右。管网水力稳定性明显提高,有效改善了水力失调状况,真正意义上实现了系统 “大温差小流量”的运行模式。同时,系统节约电耗约30~50%;改善水力失调的节热量约5~20%。




【经济效益分析】


  • 投资回收周期


调节型喷射泵利用三通合流阀技术研发,能够有效提高供热管网末端资用压差,避免供热二次管网系统水力失调,实现管网侧循环水量降低约50%,水泵电耗降低约30~50%,节热约5~20%。一般3年内均可回收投资成本。



  • 应用效益情况


二次管网系统通过加装调节型喷射泵技术改造后,可实现管网侧循环水量降低约50%,减少热力站和二网流量,大幅度降低热力站和二网阻力,扩大小区热网供热半径;增加楼内循环水量、提高末端供热系统循环压头,缓解楼内垂直失调问题;提高运维人员的精准维修程度和维修工作效率,逐步降低运维成本减少供热系统设计安装缺陷造成的重复改造更新。水泵电耗降低约30~50%,节热约5~20%。在实现节电、节热和改善末端供热循环的基础上,基本实现均衡供热。可以有效提高采暖用户的采暖舒适度和采暖的获得感,减少用户投诉不断提高供暖费收缴率。




【潜力前景分析】


  • 市场应用潜力


全国集中供热面积近150亿平米,集中供热系统中存在一次网中各个热力站之间的不平衡、二次网中各个楼栋或者单元入口之间的不平衡、楼内各个热用户之间的不平衡、热源的供热量与热网的需热量之间的不平衡。因此而导致大量的不热户存在,同时也大量存在过热户。造成的热量浪费约40%,输送电能浪费80%。预测未来全国节能技改投入有1000亿的市场空间,20年内将实现10000亿的节能收益。


  • 推广应用现状


目前已在北京、河北、辽宁、吉林、黑龙江、山东、河南、山西、陕西等多个集中供热系统改造应用。已完成改造应用面积1200余万平米。取得国家建筑节能质量监督检验中心检验报告的项目有:北京泰禾地产泰禾一号街区项目、北京珠江地产珠江国际项目、北京武夷地产月季园项目。典型案例有:中石化绿源雄安滨河新区、宣化建投宣府家园、河北建投定州热力缔景城、秦皇岛富阳热力盛达鑫苑等项目。目前,在调节供热系统水利平衡的产品中市场占有率约为5%。





【典型案例介绍】


泰禾一号街区由北京泰禾地产开发建设。建筑面积22.2万平米,2016年开始供暖,为商住两用的建筑,外墙为玻璃幕墙,保温性能差。供暖主要存在问题:泰禾一号街区采用小区燃气锅炉进行供热,末端为散热器和地暖混供,因此小区均存在二次换热的热力站,同时由于房屋均为超高建筑,导致供热系统流量不足,造成末端用户不热的问题。2018年11月8日完成加装调节型喷射泵系统改造。主要效果有:水力稳定性显著提高,系统末端资用压差增大,调节过程中解耦效果显著,达到水力平衡目的;取消了地暖供热机组,解决了该小区散热器、地暖混供调节难度大,且末端热量不足的问题;解决了热力站噪音大的问题;节电32.1%,节热6.4%,年度节能收益约为:46万元,其中(节气收益约为32万元,节电收益约为14万元)。





【信息提供单位】


  • 单位名称


北京国泰同怀节能科技有限公司


  • 单位名称


北京国泰同怀节能科技有限公司,于2018年5月在北京市通州区中关村科技园区注册成立,为国家高新技术企业。主营业务:调节型喷射泵热网平衡系统、全网平衡控制平台、智慧热力指挥调度平台、供热系统节能改造。业务范围:节能技术推广、技术开发、技术服务、技术咨询、技术转让;销售节能专用设备、自动化专用设备、仪器仪表、电子产品、计算机软件及辅助设备。北京国泰同怀节能科技有限公司以顾客为中心,以服务为特色;以专业价值追求卓越,创造行业品牌典范,实现价值最大化,回报社会,诚信奉献为企业使命;在北京逐渐树立起公司良好品牌。目前已在北京、河北等多个集中供热系统改造应用调节型喷射泵,改造应用面积200余万平米。




附件:调节型喷射泵.pdf
